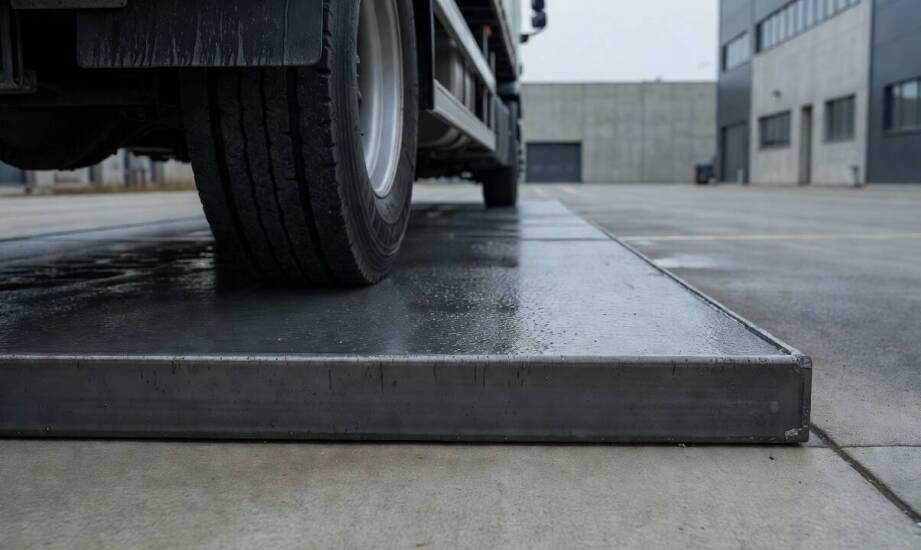

Wie beeinflusst die Stahlkonstruktion die Messgenauigkeit von Achslastwaagen?

Zwei ähnliche Achslastwaagen, die auf demselben Untergrund installiert sind, können bei der Verwiegung derselben Fahrzeugachse unterschiedliche Ergebnisse liefern. Während ein System stabile und reproduzierbare Werte anzeigt, weist das andere bei jeder Überfahrt Abweichungen von mehreren Kilogramm auf. Die Ursache liegt häufig in der unterschiedlichen Steifigkeit der tragenden Konstruktion. Eine zuverlässige Gewichtserfassung basiert auf präzisen physikalischen Zusammenhängen zwischen der Radlast und der Reaktion des Materials. Die Messstabilität hängt unmittelbar von der Fähigkeit der Konstruktion ab, hohe Betriebsbelastungen sicher aufzunehmen und weiterzuleiten. Wer versteht, wie eine Metallplattform mit integrierten Sensoren arbeitet, kann Fehler bei der regelmäßigen Kontrolle von Nutzfahrzeugen vermeiden.

Auch lesenswert: Anwendung von Silikonschläuchen

Wie überträgt der Stahlrahmen die Last auf die Sensoren?

Der Stahlrahmen, die Wägeplattform und die Auflagerpunkte leiten den Druck der Fahrzeugräder direkt an die Wägezellen weiter. Die hohe Steifigkeit der Tragkonstruktion verhindert unerwünschte Verwindungen beim Bremsen oder Beschleunigen auf der Plattform. Die Konstruktion der Achslastwaage basiert auf robusten Stahlprofilen und wird mit einem vorbereiteten Fundament verbunden, um selbst kleinste Bewegungen zu minimieren.

Auch lesenswert: Aus welchen Materialien bestehen Industriehallen?

Eine korrekt abgestützte Plattform verhindert zusätzliche Spannungen außerhalb des vorgesehenen Messbereichs. Die Konstruktion ist so ausgelegt, dass die Last möglichst gleichmäßig auf die Auflagerpunkte und Wägezellen verteilt wird.

Auch lesenswert: Wann ist es sinnvoll, ein Schiebetor zu wählen?

Die Wägezellen selbst verfügen über elastische Messkörper, die üblicherweise aus hochfestem Stahl oder speziellen Aluminiumlegierungen gefertigt werden. Auf diesen Messkörpern befinden sich Dehnungsmessstreifen, die ihren elektrischen Widerstand bereits bei minimalen Verformungen verändern. Die durch das Fahrzeuggewicht erzeugte Kraft verursacht eine kontrollierte Stauchung oder Dehnung des Materials. Die Elektronik erfasst diese Veränderungen und wandelt sie in einen präzisen Gewichtswert um, der am Terminal angezeigt wird.

Das Messsystem darf dabei nicht vollständig starr sein. Eine gezielt definierte Verformung der Konstruktion ist notwendig, um ein korrektes Messsignal zu erzeugen. Eine zu steife oder ungeeignet konstruierte Plattform kann die Lastübertragung auf die Wägezellen beeinträchtigen. Eine zu flexible Konstruktion würde dagegen Schwingungen erzeugen und die Messgenauigkeit negativ beeinflussen. Deshalb wählen Ingenieure Materialstärken und Konstruktionselemente so aus, dass Verformungen ausschließlich im elastischen Bereich stattfinden und sich nach der Entlastung vollständig zurückbilden.

Warum beeinflussen Fundament und Schutzmaßnahmen die Präzision?

Die Installation einer Achslastwaage erfordert das Zusammenspiel von Stahlkonstruktion, Elektronik und mechanischen Schutzsystemen. Fachleute setzen auf bewährte Konstruktionen, um auch unter hoher Belastung zuverlässige Messergebnisse zu gewährleisten.

Für eine präzise Gewichtserfassung muss der Rahmen auf einem ebenen und stabilen Fundament installiert werden. Setzungen oder Unebenheiten im Untergrund können die Lastverteilung verändern. Dadurch werden einzelne Messpunkte ungleichmäßig belastet, was die Genauigkeit der Messergebnisse beeinträchtigen kann.

Das Unternehmen Kalisto entwickelt und produziert Fahrzeugwaagen sowie industrielle Wägesysteme für unterschiedliche Einsatzbereiche. Zum Leistungsumfang gehören die Fertigung von Waagenkonstruktionen, die Verarbeitung von Metallkomponenten, Korrosionsschutzmaßnahmen sowie Serviceleistungen für bestehende Anlagen. Ziel ist die Herstellung langlebiger Systeme mit hoher Messstabilität.

Da Achslastwaagen häufig im Außenbereich eingesetzt werden, benötigen die sensiblen Komponenten einen wirksamen Schutz vor Umwelteinflüssen. Gehäuse mit Schutzarten wie IP68 werden häufig eingesetzt, um Messsysteme vor Staub und Wasser zu schützen.

Die langfristige Funktionsfähigkeit elektronischer Komponenten hängt jedoch nicht allein von der Schutzart ab, sondern auch von einer fachgerechten Installation und regelmäßigen Wartung. Selbst hochwertige Dichtungen können Verschmutzungen, Schlammablagerungen oder eingefrorenes Wasser nicht dauerhaft kompensieren. Blockiert Schmutz die Bewegungsfreiheit der Plattform, können Messfehler entstehen.

Welche Faktoren bestimmen ein korrektes Achsgewicht?

Die Genauigkeit einer Achslastwaage hängt nicht allein von der Qualität einzelner Wägezellen ab. Entscheidend ist das Zusammenspiel aus einer ausreichend steifen Stahlkonstruktion, einer präzisen Ausrichtung der Plattform und der regelmäßigen Überprüfung der Messtechnik.

Jedes Glied der technologischen Kette beeinflusst direkt die Stabilität des angezeigten Messergebnisses.

Ein zu flexibles Material absorbiert einen Teil der Kräfte, statt diese präzise an die Messsensoren weiterzugeben. Fehler beim Fundamentbau können Spielräume an den Befestigungspunkten verursachen. Fehlende Reinigung und Wartung wiederum können die Vorteile wasserdichter und robuster Komponenten erheblich reduzieren.

Langfristig stabile Messergebnisse setzen daher eine konsequente Überwachung des mechanischen und elektronischen Zustands der gesamten Anlage voraus. Ein integrierter Wartungsansatz minimiert das Risiko von Messabweichungen und unterstützt die zuverlässige Ermittlung des tatsächlichen Fahrzeuggewichts.

FAQ

Warum können zwei ähnliche Achslastwaagen unterschiedliche Ergebnisse für dasselbe Fahrzeug anzeigen?

Die häufigsten Ursachen sind Unterschiede in der Steifigkeit der Tragkonstruktion, der Qualität des Fundaments oder dem technischen Zustand der Anlage. Bereits geringe Verformungen können beeinflussen, wie die Last auf die Wägezellen übertragen wird.

Welche Aufgabe hat der Stahlrahmen in einer Achslastwaage?

Der Stahlrahmen sorgt dafür, dass die Radlast gleichmäßig auf die Messsensoren übertragen wird. Eine ausreichende Steifigkeit verhindert unerwünschte Verformungen, die die Messgenauigkeit beeinträchtigen könnten.

Wie messen Wägezellen die Achslast?

Wägezellen erfassen kleinste Materialverformungen, die durch die Belastung entstehen. Die daraus resultierenden Änderungen des elektrischen Widerstands werden durch die Elektronik in einen Gewichtswert umgerechnet.

Warum sind Fundament und Nivellierung so wichtig?

Ein stabiles und exakt nivelliertes Fundament gewährleistet eine gleichmäßige Lastverteilung innerhalb der Konstruktion. Unebenheiten oder Setzungen können die Wiederholbarkeit und Genauigkeit der Messung beeinträchtigen.

Wie lässt sich die hohe Messgenauigkeit einer Achslastwaage erhalten?

Wichtige Maßnahmen sind die regelmäßige Reinigung der Plattform, die Überprüfung der Wägezellen, die periodische Kalibrierung sowie das Entfernen von Schmutz und Eis aus beweglichen Bereichen. Eine systematische Wartung unterstützt langfristig stabile Messergebnisse.
